BD Lihovar · Vnitroblok
Co potřebujeme zjistit
Odpověď se ukládá průběžně. Uvidí ji každý, kdo má odkaz.
- VZT projektant
Očíslovat kusy fancoilů
Vyřešeno ve verzi R1. Čísla v dokumentaci nejsou – ověřeno ve třech zdrojích: výkres 2.NP má jeden skupinový popisek, Příloha č. 1 Tabulka zařízení ř. 34 i Datové body uvádějí VN.FC01.01 jako 21 ks jednoho typu. Kusy proto očíslovala MaR: VN.FC01.01-1 až -21, ventily stejně (VE06.44.VNIC-1 až -21), takže FC07 a VE07 patří k téže jednotce. Které číslo dostane která jednotka v prostoru, přiřadí montáž a zapíše se do dokumentace skutečného provedení.

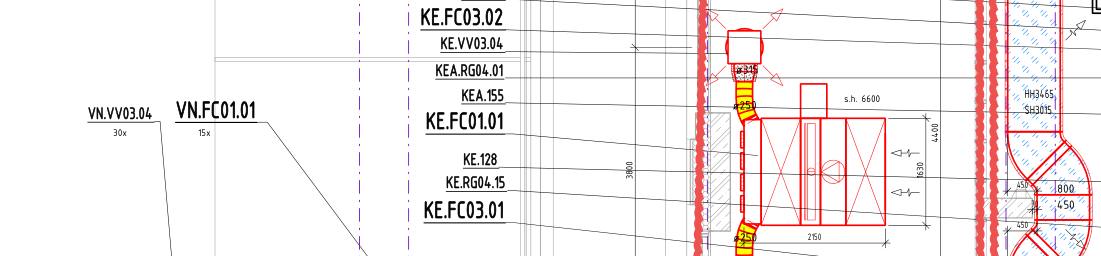

Skupinové označení ve výkrese 2.NP – jeden popisek na 15 jednotek. OdpověďMaR · 19. 8. 2026 · 08:57
Čísla v dokumentaci nejsou (výkres, Příloha č.1 ř.34 i Datové body vedou 21 ks jako jeden typ). Kusy očíslovala MaR ve verzi R1: VN.FC01.01-1 až -21, ventily stejně VE06.44.VNIC-1 až -21. Přiřazení čísla k jednotce v prostoru udělá montáž. - VZT projektant
Doplnit polohy osmi VAV klapek
Vyřešeno ve verzi R1. Podle pravidla „název ve výkrese = sloupec B + tečka + sloupec C“ z Přílohy č. 2 jde o VN.RG04.05 (4 ks) a VNA.RG04.08 (4 ks). Obojí leží na 3.NP kolem světlíku, proto nebyly v půdorysech 1.NP ani 2.NP. Celkem 12 klapek souhlasí se soupisem RG01–RG12. Nový montážní list 3.NP je součástí R1.

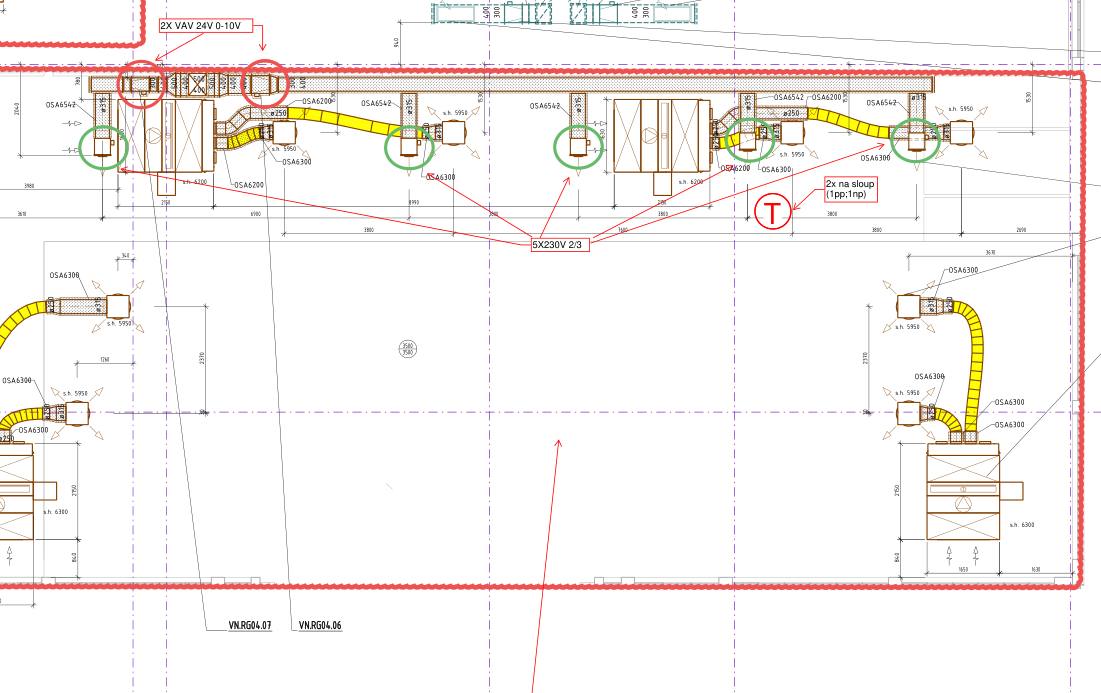

Popisek mají pouze VN.RG04.06 a VN.RG04.07 dole. Ostatní v této oblasti chybí. OdpověďMaR · 19. 8. 2026 · 08:57
- ve výkresu 2.NP_koncove_prvky_R51_R0 jsou a popis odpovídá tabulce "LIH2_DPS_D1404-VZT_101_technická zpráva_Příloha č.2 - Seznam regulačních prvků (1)" - nevím jestli tam josu všechny - název ve výkresu = sloupec B + „.“ + sloupec C - dodavatel VZT
Potvrdit sběrnici u VZT jednotky 31S.001a
Systemair SAVE 150/B u security má vlastní regulaci. Odpověď z 19. 8. zněla „Modbus, asi RTU“. To „asi“ je potřeba potvrdit – rozhoduje o parametrech sběrnice (rychlost, parita, adresa). Jednotka je vedená na listě Komunikace, ne v hlavním soupisu.
OdpověďJan Tůma · 19. 8. 2026 · 06:32
- Modbus (asi RTU) - VZT projektant
Ovládá MaR klapky 31S.206 a 31SA.206?
Vyřešeno. Odpověď z 19. 8.: „v režii autonomní MaR té VZT, kterou jen komunikujeme“. Do soupisu se tedy nedoplňují žádné binární výstupy.
OdpověďMaR · 19. 8. 2026 · 08:57
- to by mělo být v režii autonomní Mar té VZT, kterou jen komunikujeme - dodavatel RTCH
Ochranná třída pohonů ventilů 230 V
Vyřešeno. Odpověď z 19. 8.: pohony nemají PE, doloženo listem NM230A. Kabel CXKH-R-O bez ochranného vodiče je tedy správně a v soupisu zůstává.
OdpověďMaR · 19. 8. 2026 · 08:57
- tyto pohony snad nikdy nemají PE https://www.bola.cz/admin/files/e_product_files/0/32/NM230A_cz_v1.2_kratsi.pdf - ElektroCAD
Doplnit sběrnicovou kartu do vzoru tabulky
Číselník obsahuje pouze typy signálu AI, AO, DI a DO a mezi kartami nemá sběrnicový modul. Do jeho doplnění, například WAGO 750-315 nebo 750-652, zůstávají dveřní clony a VZT jednotka mimo hlavní soupis, pouze v listu Komunikace.
Odpověď
